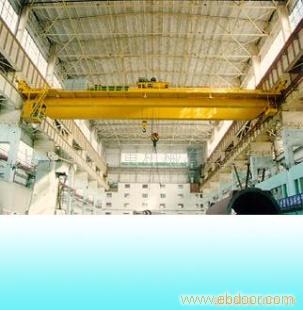

LH型电动葫芦双梁起重机
　　简称“葫双”，以电动葫芦作为起升机构，桥架采用偏轨箱形梁，大小车运行机构采用“三合一”传动机构，电缆导电，主梁与端梁用可拆式螺栓联接。“葫双”自重轻、体积小、结构简单、成组性好、经济实用。安装、使用、维修、运输方便。适用于轻、中级制度的机械车间、仓库、料场，水电站的检修、装配和装卸工作。
　　“葫双”外形尺寸较小，轮压较低，价格低廉，是一种新型的桥式起重机。
额定起重量：5t、8t、12.5t、16/3.2t、20/5t、32/8t共6种
跨度：10.5m、13.5m、16.5m、19.5m、22.5m、25.5m6种规格操作形式：地面操作、驾驶室操作。

技 术 参 数 ( 表 )

起重量(t)

5

8

12.5

16/3.2

20/5

32/8

跨度(m)

10.5,13.5,16.5,19.5,22.5,25.5

操作方式

地操

驾操

地操

驾操

地操

驾操

驾操

驾操

驾操

S=10.5-19.5m

S=19.5-25.5m

S=10.5-19.5m

S=22.5-25.5m

S=10.5-13.5m

S=16.5-25.5m

S=10.5-19.5m

S=22.5-25.5m

S=10.5-25.5m

大车运行

速度(m/min)

30.5

69.8/22.4

30.5

69.8/22.4

70.3/22.6

30.5

70.3/22.6

70.7/23.1

70.3/22.4

70.7/23.1

70.7/23.1

69.3/22.3

69.3/22.3

功率(kw)

2×0.8

2×1.5/0.5

2×0.8

2×1.5/0.5

2×2.1/0.7

2×0.8

2×2.1/0.7

2×3.0/1.0

2×2.1/0.7

2×3.0/1.0

2×3.0/1.0

2×4.5/1.5

2×4.5/1.5

转速(r/min)

1380

1400/450

1380

1400/450

1410/450

1380

1410/450

1417/462

1400/450

1417/462

1417/462

1400/450

1400/450

车轮直径(mm)

￠500

￠500

￠500

￠500

￠500

￠500

￠630

￠630

小车运行

速度(m/min)

22

22

21.7

21.7

21.7

21.7

功率(kw)

0.8

0.8

1.5

1.5

1.5

3

转速(r/min)

1380

1380

1380

1380

1380

1380

电动葫芦

CD、MD、HJ型电动葫芦

工作级别

A3-A5

A3-A5

A3-A5

A3-A5

A3-A5

A3

轨道型号

P38

P38

P38

P43

P43

P43
